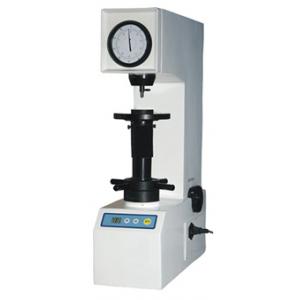

XHR-150、XHRS-150型 塑料洛氏硬度計



XHR-150、電動型

XHRS-150、數顯型

 產品簡介   Product introduction

---

塑料洛氏硬度計是一種專門測試非金屬塑料、硬橡膠、合成樹脂、摩擦材料及較軟金屬的硬度計，測試對象特殊，操作簡單。塑料洛氏硬度計采用電動式測試，試驗力的施加、保荷和卸荷自動完成，消除人為操作誤差，使用方便，受到廣大用戶的喜愛。

①電動塑料洛氏硬度計采用電動式測試，試驗力的施加、保荷和卸荷自動完成。消除人為操作誤差，使用方便。其特點：試驗力小，留下微小壓痕.

②數顯塑料洛氏硬度計具有新穎的大屏幕顯示，菜單式結構，良好的可靠性，可操作性和直觀性，贏得了很多國外大企業的垂青，其具有如下典型功能：

               1、硬度讀?。捍笃聊粩?shù)字顯示

               2、各硬度之間的硬度換算（轉換標尺：洛氏、布氏、維氏）

               3、硬度測試結果打印輸出

               4、數據輸出：內置打印機和RS232接口

各項技術指標均符合：GB/T3398.2 塑料洛氏硬度計技術條件，JJG884檢定規程。

塑料洛氏硬度計主要分為：① XHR-150型 電動塑料洛氏硬度計；

                                    ② XHRS-150型 數顯塑料洛氏硬度計；

 應用范圍   Applications

---

塑料洛氏硬度計適用于硬塑料、硬橡膠、摩擦材料、合成樹脂、鋁錫合金、硬紙板、鋁、錫、銅、軟鋼等材料的硬度測定。

 工作原理   Working principle

---

洛氏硬度的試驗原理：用金剛石圓錐體壓頭或一定直徑的鋼球壓頭，在初試驗力F0 和主試驗力F1 先后作用下，壓入試樣表面，保持一定時間，卸除主試驗力，保留初試驗力，此時的壓入深度為h1，在初試驗力作用下的壓入深度為 h0，它們之差e(h1—h0)來表示壓痕深度的永久增量。每壓入0.002mm為一個洛氏硬度單位。

洛氏硬度的計算公式：HRA、C=100—(e/0.002)

                              HRB=130—(e/0.002)

 工作環境   Work environment

---

1、在室溫10~35℃的范圍內；

2、在穩固的基礎上水平安裝；

3、在無震動的環境中；

4、周圍無腐蝕性介質；

5、室內相對濕度不大于65%；

 性能特點   Performance characteristics

---

1、整機穩定性、重復性、剛性和裝配工藝遠高于其他同類機型；

2、機身采用一體鑄造成型，穩固、耐用、無變形、承受力大；

3、機壁厚度高達8mm，機身凈重超過70公斤；

4、大屏幕LCD液晶數字顯示硬度動態實驗過程（數顯型）；

5、齒輪、變荷手輪、表盤等大部分零部件均采用金屬材質，使用壽命更長；

6、自主油漆噴涂技術，高檔金屬漆，其它家為噴塑或者椐紋漆；

7、多種洛氏硬度測量標尺：HRE、HRL、HRM、HRR；

8、精度符合GB/T3398.2 塑料洛氏硬度計技術條件，JJG884檢定規程。

9、整機采用電動加荷、卸荷、保荷，測試過程無需人工施加試驗力（電動型、數顯型）；

10、外置式試驗力選擇旋鈕，操作簡單；

11、測試空間大，可允許放置較大的試樣；

12、標準配置齊全，可滿足所有標尺的測試要求；

13、LCD數字顯示多種洛氏標尺的硬度值（數顯型）；

14、內置硬度轉換標尺，可輕松轉換至各種硬度標尺，如維氏HV和布氏HB（數顯型）；

15、菜單式LCD顯示屏，功能齊全，如GO/NO/GO判斷，硬度轉換，總試驗力，日期，時間等（數顯型）；

16、內置打印機打印輸出測試數據及統計數據（數顯型）；

17、內置RS232數據輸出接口（數顯型）；

 技術指標   Technical indicators

---

	XHR-150、電動型		XHRS-150、數顯型
硬度標尺	HRE、HRL、HRM、HRR
初試驗力	98.07N(10kg)
總試驗力	588N(60kg)、980N(100kg)
測量范圍	HRE：70～94、HRL：100～120、HRM：85～110、HRR：114～125
讀數方式	表盤		大屏幕液晶數字顯示
打印系統	無		內置微型打印機
試驗力加載方式	電動
試驗力保荷時間	自動（0-60S）
試樣最大高度	170mm
試樣最大寬度	165mm
硬度分辨率	0.5HR		0.1HR
拓展接口	無		RS232接口
轉換標尺	無		布氏HB、維氏HV、洛氏HRA/B/C等
電源	AC220V±5%；50~60Hz（可定制AC110V±5%）
外形尺寸	（520×240×700）mm
重量	80kg
執行標準	GB/T3398.2 塑料洛氏硬度計技術條件，JJG884檢定規程



 標準配置   Standard configuration

---

1、主機；

2、φ6.35mm鋼球壓頭；

3、φ3.175mm鋼球壓頭；

4、大平面試臺；

5、中平面試臺；

6、V型試臺；

7、砝碼組；

8、標準硬度塊

9、防塵罩；

10、電源線；

11、產品合格證書；

12、產品使用說明書；

 注意事項   Precautions

---

1、 試驗人員應遵守操作規程，能在試驗前后經常用標準塊校對儀器。不經常使用的硬度計，開機后在標準塊上要進行數次的硬度測定，穩定后，再進行試件的測試。

2、儀器搬運時應托底搬運，并取下砝碼和吊桿，不得橫倒。

3、在硬度測試中，加試驗力、保持試驗力、卸除試驗力時，嚴禁轉動變荷手輪。

4、硬度塊的使用只能在工作面進行，兩相鄰壓痕及壓痕中心至邊緣距離不小于3mm，其使用周期為二年。

5、硬度計做好周期檢定工作，每年至少一次以保證硬度計的準確性。
