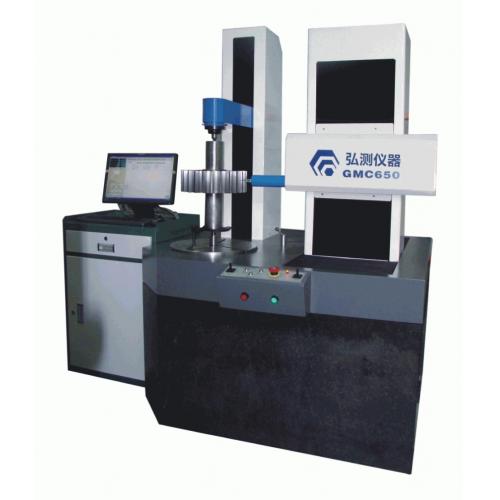

GMC650型 齒輪測量中心
產品簡介 Product introduction
齒輪測量中心器材就是可以測量各種形狀的直齒圓柱齒輪，斜齒圓柱齒輪的器材。測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具。還可以測量蝸輪、蝸桿直齒錐齒輪、斜齒錐齒輪、凸輪等工件?？蓮V泛應用于汽車、機床工具、儀器儀表、航空、航天、國防工業等科研部門及工廠計量室。
本測量中心是集天然花崗巖基座，高精度氣浮主軸，封閉式氣浮立柱，空氣過濾系統結合高精度的密珠直線運動結構的導軌，DDR精密電機驅動，數字式測微測量傳感測頭，高精度光柵，全閉環數字控制，全新設計的Windows平臺的齒輪測量誤差評值軟件等新技術于一身的高性能齒輪量儀。
本機以國際通用的四軸齒輪測量技術，滿足齒輪廠商檢測的需求，本系統采用全自動測量循環，將高速度、高精度完美結合，操作簡單，便捷。 主要用于漸開線圓柱齒輪、漸開線齒輪滾刀、漸開線插齒刀、漸開線剃齒刀、齒輪刀具（滾刀，剃齒刀，插齒刀等）的測量，并可根據用戶的需求，進行功能的擴展。具有高精度、自動、快速、全面檢測等特點，是符合齒輪量儀發展方向的新一代齒輪精密量儀。
應用范圍 Applications
本機主要用于測量各種形狀的直齒圓柱齒輪，斜齒圓柱齒輪；可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具；可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。
性能特點 Performance characteristics
1、本測量中心將電子展成與坐標測量相融合的原理，將高精度測量系統與數控技術、計算機信息處理技術相結合，實現齒輪多個項目的數控測量；
2、測量中心采用高精度的導軌與傳動系統，高精度回轉臺，確保儀器本身的精度與穩定性；
3、采用CNC控制技術，對機械系統進行控制，構成一個四坐標圓柱坐標系的測量機，實現r(極徑Y(jié))，θ（極角），切向（X），Z向軸的運動與數據采集；
4、實現數字化全自動測量路徑規劃，按設定的齒輪參數進行多軸CNC聯動；同時對測頭（傳感器）實施采樣，進行數據合成，實現數控全自動測量；
5、最后并對齒輪的各參數進行分析與評價。
■ 測量系統
1） 采用高精度回轉工作臺，采用高精度機械導軌，保證機械運動的精度；
2） 采用高精度光柵信號作為測量基準同時作為CNC數控系統的位置反饋信號，將所有的光柵信號，放大，倍頻，辨相，計數與數據采集等處理，在驅動程序的控制下，按設定的步長，進行同步實時采樣；
3） 這樣，轉臺（θ），X，Y，Z向坐標構成一個柱坐標系統，對各種回轉工件進行測量。
■ 測頭系統
1） 采用瑞士TESA公司高精度測頭。
2） 通過高精度數據采集接口，主計算機對測頭模擬信號采樣，同時對θ，X，Y，Z采樣，通過數據合成得到精確的工件測量空間數據。
3） 通過數據處理，實現對齒輪的各個測量項目進行數據處理，分析與評價。
■ 控制系統
1） CNC控制系統采用開放式控制系統，它采用32位CPU高速全閉環運動控制；
2） 多種運動控制模式，點-點，速度，線性與圓弧插補，電子齒輪模式,電子凸輪模式等；
3） 現代PID運動控制，速度前饋，加速度前饋，積分限位，低通濾波；
4） 該CNC多軸運動控制器，對每個軸的運動實現軌跡的控制。再通過伺服放大器，對伺服電機實行速度控制。
5） 運動控制器還能實現多軸的聯動，控制測量進給運動的軌跡，完成漸開線測量軌跡的電子展成。同時通過各測量系統對光柵信號進行采樣。這些測量信號作為數控的位置輸入，構成一個速度內環與位置外環的完整的控制系統。
6） 采用交流伺服電機與伺服放大器，確保運動控制精度與平穩性。
技術指標 Technical indicators
1、儀器精度：
1.1、測量漸開線齒形時：示值誤差不大于0.002mm；
1.2、測量漸開線齒形時：±1°示值變動性不大于0.001mm；
1.3、測量螺旋線齒向時：示值誤差不大于0.0025mm；
1.4、測量螺旋線齒向時：示值變動性不大于0.001mm；
1.5、測量齒距累積誤差時：示值誤差不大于0.002mm；
1.6、測頭：TESA 分辨率0.0001mm(瑞士)；
1.7、直線軸光柵尺：分辨0.0001mm(奧地利RSF)；
1.8、圓光柵尺：分辨0.0001mm(英國雷尼紹)：
2、測量范圍：
2.1、模數可測齒輪最大重量：300kg；
2.2、可測齒輪模數范圍：0.5～20mm；
2.3、可測齒輪最大外圓直徑：650mm；
2.4、上下頂尖距離：20～700mm；
2.5、可測螺旋角范圍：0°～90°；
2.6、工件最大外徑：Φ450mm
2.7、最大承重：200 Kg
3、環境要求：
3.1、溫度范圍：23±5℃；
3.2、濕度范圍：25%～85% RH。(無結露)；
3.3、電源要求：220V±10V 50Hz±5Hz良好地線，無明顯震源；
