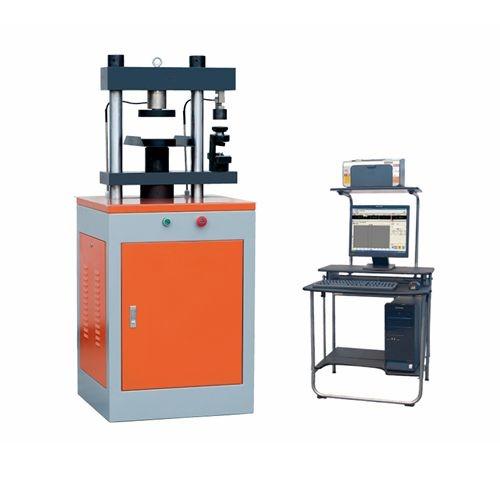

YAW-300E型 微機控制全自動壓力試驗機【電機驅動、絲杠加荷、抗折抗壓】
產品簡介 Product introduction
弘測公司研制的YAW-300E型 微機控制全自動壓力試驗機【電機驅動、絲杠加荷、抗折抗壓】，伺服電機裝置，超靜音、節能。主要用于磚、石、水泥、混凝土等材料的抗壓強度試驗，也可用于其他材料的抗壓性能試驗。
本機采用伺服電機控制，配有臺灣產滾珠絲桿和減速器及本公司研發的控制系統，使其成為先進的檢測水泥等材料強度的試驗機,增加附具可一機多用，主要用于保溫材料、普通水泥膠砂、油井水泥、鋼球、聚氨酯等材料的抗壓強度。廣泛應用于建筑行業和檢測單位。
本系列產品的國家計量檢定規程，我公司為參加起草單位；
本系列產品的測控軟件已通過國家鋼鐵研究院的評審；
| 微 機 控 制、伺 服 電 機 驅 動，滾 珠 絲 杠 加 荷、抗 折 抗 壓 一 體 |
 |

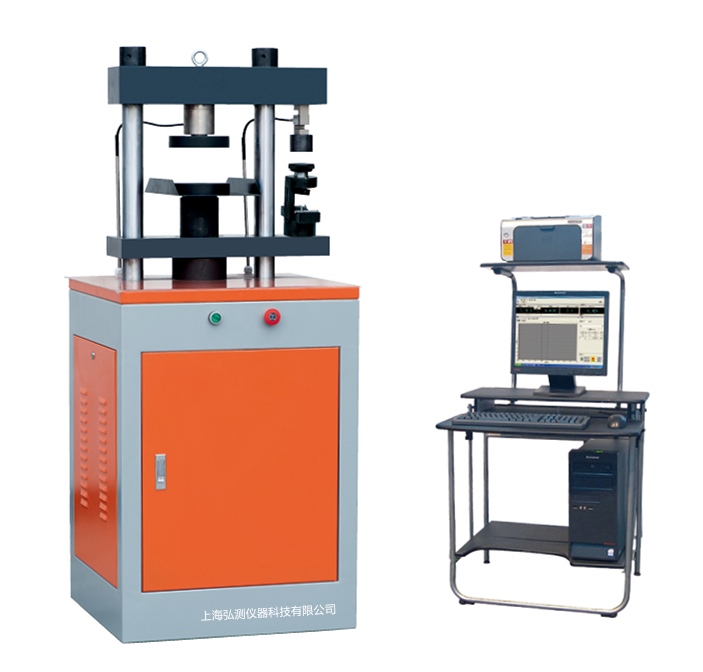

| 外 觀 示 意 圖 |
性能特點 Performance characteristics
1、220V供電，實驗室電源布局方便。
2、伺服電機驅動，與傳統油壓方式的相比，無漏油、伺服閥卡死等弊病。
3、零噪音。
4、負荷傳感器測力，精度高，測量范圍可達全量程的2%-100%。
5、與傳統液壓方式的相比，不用年年換油，省去換油費用，且無易損件，性價比高。
6、具備完善的限位保護、超載保護、急停等安全保護功能。
■ 測控系統
系統包括伺服電機，滾珠絲杠，高精度傳感器，控制器及軟件，控制精度高，可靠性好。滿足GB、ISO、ASTM等標準對水泥、砂漿、混凝土等材料的試驗要求。
● 具有力閉環控制功能；
● 能實現等載荷速率加載或等應力速率加載；
● 采用微機實現電子測量、自動完成試驗；
● 計算機自動計算結果并打印報告。
■ 安全保護裝置
● 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
● 當絲杠升起達到上極限位置時，限位保護，油泵電機停機。
 |
| 試驗機出廠檢定過程 |
軟件概述 Software Overview
（1）軟件主界面
（2）試驗結果查詢
（3）試驗報告
技術指標 Technical indicators
最大試驗力 | 300 kN(抗壓) | 10 kN(抗折) |
量程 | 2%-100FS |
精度等級 | 0.5級 |
試驗力示值相對誤差 | 優于示值的±0.5% |
位移示值誤差 | 優于示值的±0.5% |
加荷速度 | 0.3kN/S——10 kN/S±200N/S(抗壓) | 10N/S ——100N/S±5N/S(抗折) |
位移示值極限誤差 | 示值的±1%以內 |
壓板間距 | 250mm |
上下壓盤尺寸 | φ155mm(抗壓) | φ60mm(抗壓) |
抗壓試驗有效壓縮行程 | 50mm |
抗折試驗有效壓縮行程 | 50mm |
絲杠有效行程 | 100mm |
立柱凈間距 | 300mm |
電動機功率 | 0.75kW |
主要外形尺寸（長×寬×高） | 600×560×1500mm |
重量 | 350kg |
標準配置 Standard configuration
試驗機主機 |
| 1臺 |
高精度傳感器 |
| 1只 |
伺服控制電機 | 弘測技術 | 1臺 |
軟件控制系統 |
| 1套 |
電器控制系統 | 弘測技術 | 1套 |
計算機 | 聯想商用品牌電腦 | 1臺 |
測控系統
|
| 1臺 |
| 上下壓盤 |
| 1套 |
| 水泥抗折夾具 | 針對水泥標準試塊40*40*160 | 1套 |
| 說明書\合格證\裝箱單 |
| 1套 |
∴ 可根據客戶要求，配相應輔具完成實驗。
