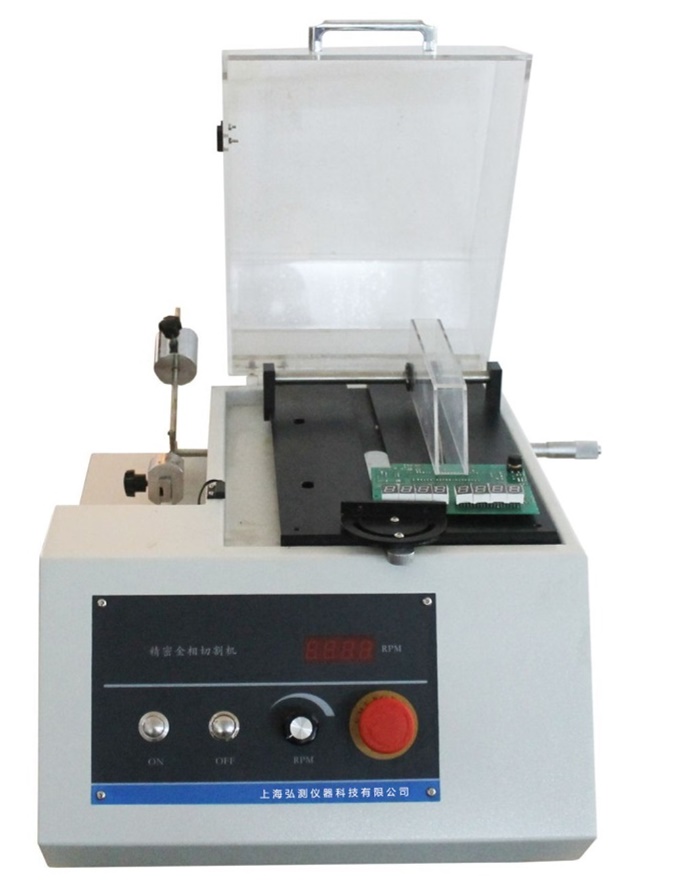

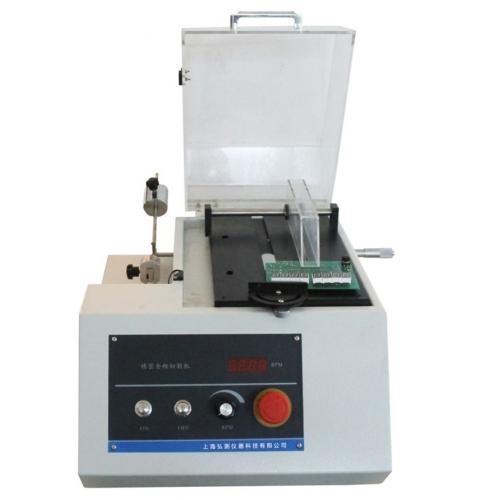

HonCUT-150B型 中低速線路板精密切割機
產品簡介 Product introduction
HonCUT-150B型 中低速線路板精密切割機是一款經過CE認證的機型，適用于材料分析樣品的精密切割，例如晶體、陶瓷、玻璃、耐火材料、頁巖樣品、巖樣、礦樣、緊固件行業、牙科材料、血管內支架樣品、建筑材料、金屬、塑料、PCB板和一些高價值脆性人工晶體以及各類堅硬材料的精密切割。
HonCUT-150B型 中低速線路板精密切割機適用于各種非金屬材料、線路板和半導體、超硬材料等的精密切割，切割精度0.01mm。設備配有多種夾具，可切割不規則形狀的工件，是企業和科研院校理想的精密切割設備。
本機可將精密切割平臺安裝在我公司產品HonCUT-150型 切割機上固定，線路板樣品放置樣品切割推板上， 啟動切割機，將樣品切割推板往切割機后方推動及可以完成線路板樣品的精密切割。
性能特點 Performance characteristics
■ 閉環控制，精確調速，調速范圍：200-1500轉/分；
■ 精密切割，精度可達0.01mm；
■ 鋸片適用廣泛，配以本公司的超薄金剛石切割片效果更佳；
■ 適用于各種金屬材料，線路板和半導體等的精密切割；
■ 切口截面與工件軸線垂直度好，截面光滑平整、無過熱、過燒；
■ 保持工件原有的組織狀態和硬度，切口余量小；
■ 自動程度高、操作安全、可靠；
■ 同類型設備中超大功率，且內置變頻器可滿足不同載荷條件下的扭矩、轉速、進刀速度補償，以確保工作效率及切割質量；
■ 超大全封閉切割室安全設施，門開關，電機剎車，防爆罩殼，全面符合安全標準；
■ 配有多種夾具，可切割不規則形狀的工件，是企業和科研院校理想的精密切割設備；
■ 配備切割平臺，可切割大塊電路板；專用于線路板，電路板，PCB板行業的線路板專用切割；
技術指標 Technical indicators
切割室外殼 | 防護式 |
最大切割厚度 | 25mm（可擴展） |
有效進刀深度 | 60mm |
進刀深度跟蹤 | 手動 |
切割片規格 | 150mm*12.7mm超薄切割片（可選配100, 125, 175mm） |
切割方式 | 手動 |
送給方式 | 手動推進 |
切割速度 | 手動控制 |
最大切割尺寸 | 180mm*160mm（可擴展） |
冷卻系統 | 內置水冷系統 |
水箱容量 | 10L |
主軸轉速 | 200-1500r/min（可定制） |
電機功率 | 125W |
機臺形式 | 臺式 |
| 切割平臺尺寸 | 360mm*200mm*60mm |
| 外形尺寸 | 405mmX505mmX360mm |
電源 | 220V/50HZ |
重量 | 35KG |
標準配置 Standard configuration
1、主機 1套
2、超薄金剛石切割片 1片
3、單頭夾具 1個
4、32mm鑲嵌樣品夾具 1個
5、雙頭夾具 1個
6、40mm鑲嵌樣品夾具 1個
7、非規則樣品切割夾具 1個
8、淚滴狀夾具 1個
9、精密切割平臺 1套
10、電源線 1根
11、隨機文件 1份
選配附件 Optional accessories
● 金剛石切割片100、125、150、175
● 粘貼夾具
● 平板平臺
● 多用夾具
● 角度夾具
 |  |

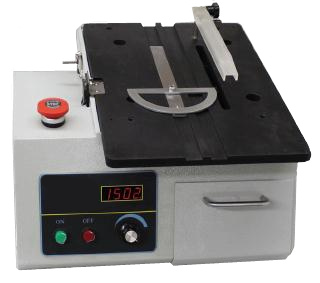

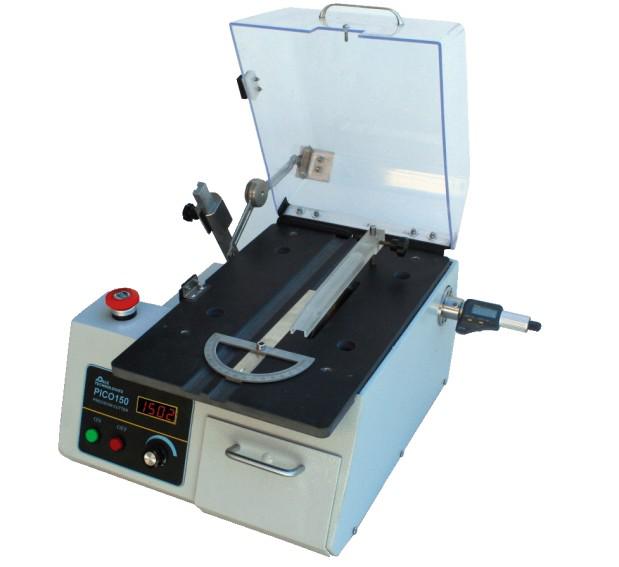

| 新款 | 舊款 |
