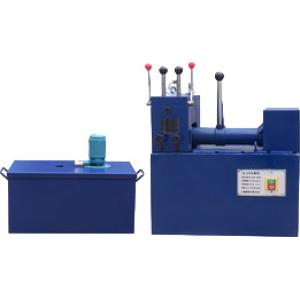

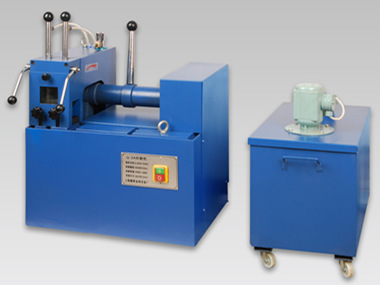

Q-3A型 金相試樣切割機（60mm）
產品簡介 Product introduction
Q-3A型金相試樣切割機，適用于切割一般的金相、巖相試樣材料。在設備隨機配置冷卻水箱，可配置切削冷卻油，能有效帶走切割過程中所產生的熱量，避免試樣過熱而燒壞組織，是金相實驗室制樣的必備設備之一。
本機是采用高速旋轉的薄片增強砂輪來截取試樣，為不使在切割機中燒傷試樣的組織，本機裝有冷卻系統，它廣泛用于各金相實驗室，切割各種金相試樣。本機操作使用，維護保養方便，并均優于國內同類產品。
工作原理 Working principle
Q-3A型 立式金相試樣切割機，砂輪主軸裝在搖臂軸承座里，通過三角皮帶輪的傳動而獲得動力為砂輪切割的進給運動，切割進給量的快慢，決定于手動搖臂擺動的快慢，工作臺前上方是樣件快速夾緊機構，壓桿可上下任意移動、夾緊、使用方便靈活，壓桿中空通冷卻液，壓塊下方為工作甘口，有V型槽，供夾緊試樣用，工作臺裝有透明有機玻璃防護罩，供切割時觀察防護之用，機體內進出水道和冷卻液開關，冷卻液的流量大小，可根據切割需要任意調節或關閉。
冷卻水箱是專供儲存冷卻液之用，配置好的冷卻液，可循環使用，對冷卻液一定要選用滑性較好的冷卻劑進行配置，切忌使用一般自來水作為冷卻液。
對巖石、陶瓷等試樣材料的切割，必須用金剛石砂輪片才可切割。（金剛石砂輪片需特殊訂貨）
技術指標 Technical indicators
1、最大切割直徑： ￠60mm*￠60mm
2、電動機功率： 2.2KW/380V 50Hz
3、砂輪片規格：￠250*2.0*￠32mm
4、外形尺寸：580*560*680mm
5、轉速：2840r/min
6、重量：150kg
標準配置 Standard configuration
1、主機 1套
2、砂輪片 1片
3、水管 1根
4、水箱 1只
5、把手 2只
6、隨機文件 1份
選配附件 Optional accessories
A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備注 |
金相切割片A系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。 |
250*1.2-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.5-3.0*25-32 |
450*2.8-3.2*25-32 |
500*3.0-3.5*32 |
B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片B系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。 |
250*1.0-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.6-3.0*25-32 |
450*2.8-3.5*25-32 |
500*3.0-4.0*32 |
C、專用型金相切割片：適合切割銅材、鋁合金、非鐵金屬及非金屬材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
該系列產品切割硬度分為：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片C系列 | SiC | 230*0.8-1.5*25-32 | 切割非鐵金屬材料（銅 鋁 鋅 鎢 鉬 鈦 鑄鋁 鎢鉬合金 硬質合金等）及非金屬脆性材料（玻璃 陶瓷 巖石）。 |
250*1.0-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.6-3.0*25-32 |
450*2.8-3.5*25-32 |
500*3.0-4.0*32 |
D、高檔型金相切割片：適合切割高硬度黑色金屬材料，硬度計HRC30-70；
D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：D1 HRC≤45、D2 HRC45-55、D3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片D系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：高碳鋼、合金鋼、高速鋼、不銹鋼、淬火鋼及易熱材料變形且硬度極高的黑色金屬等。 |
250*1.0-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.6-3.0*25-32 |
450*2.8-3.5*25-32 |
500*3.0-4.0*32 |
