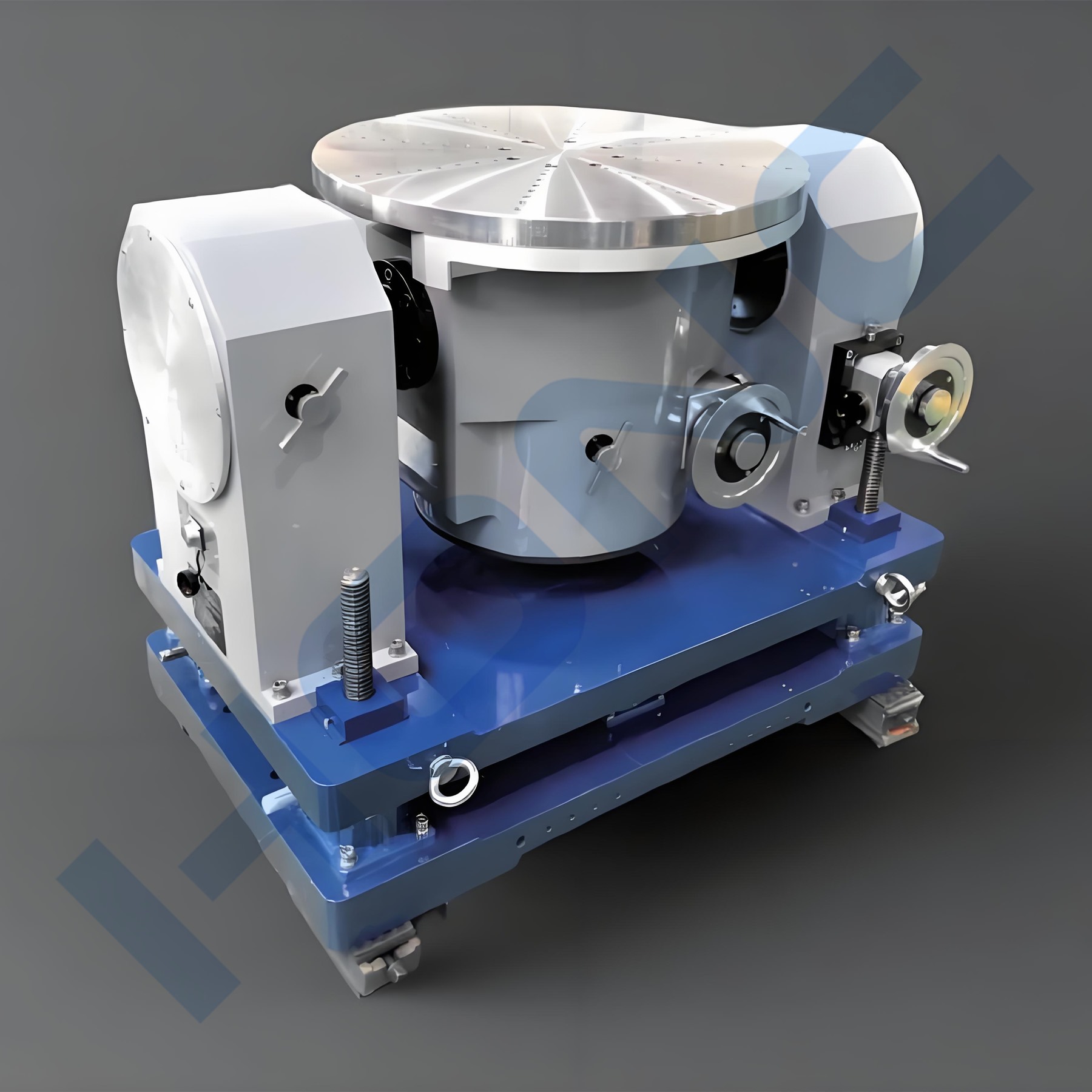

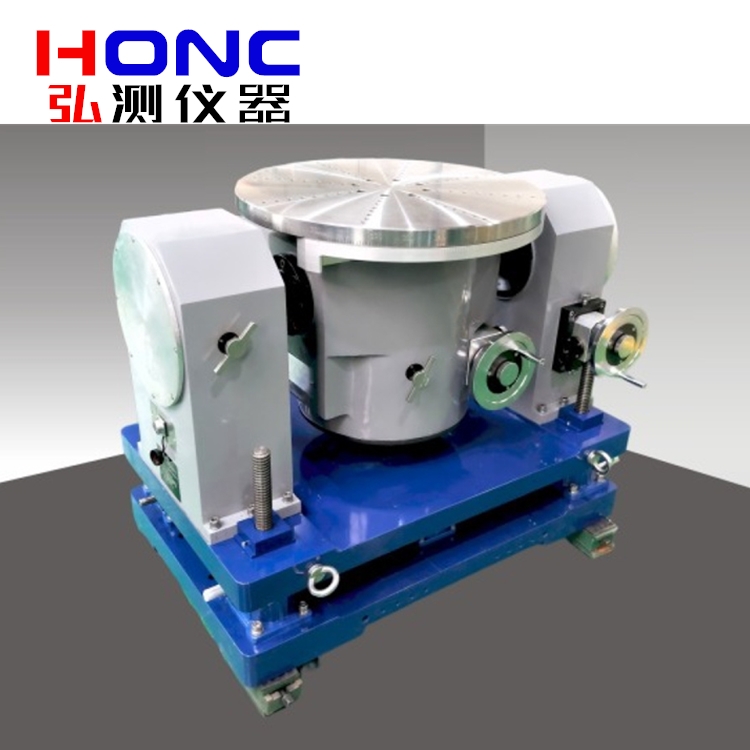

2ST-580AH型 帶升降雙軸手動數顯位置轉臺【慣性導航測試轉臺】
產品簡介 Product introduction
慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
雙軸手動數顯位置轉臺是一種用于精密測量和定位的設備，它通常由兩個可以獨立旋轉的軸組成，它的方位和俯仰都能進行手動操作轉至某一角度，并由各自數顯電路顯示出相應的角度位置，數顯電路獨立工作，互不干涉。
The dual-axis manual digital display position turntable is a device used for precision measurement and positioning. It usually consists of two axis that can be rotated independently. Its azimuth and pitch can be manually operated to a certain angle, and the corresponding angular position is displayed by respective digital display circuits. The digital display circuits work independently without interfering with each other.
技術指標 Technical indicators

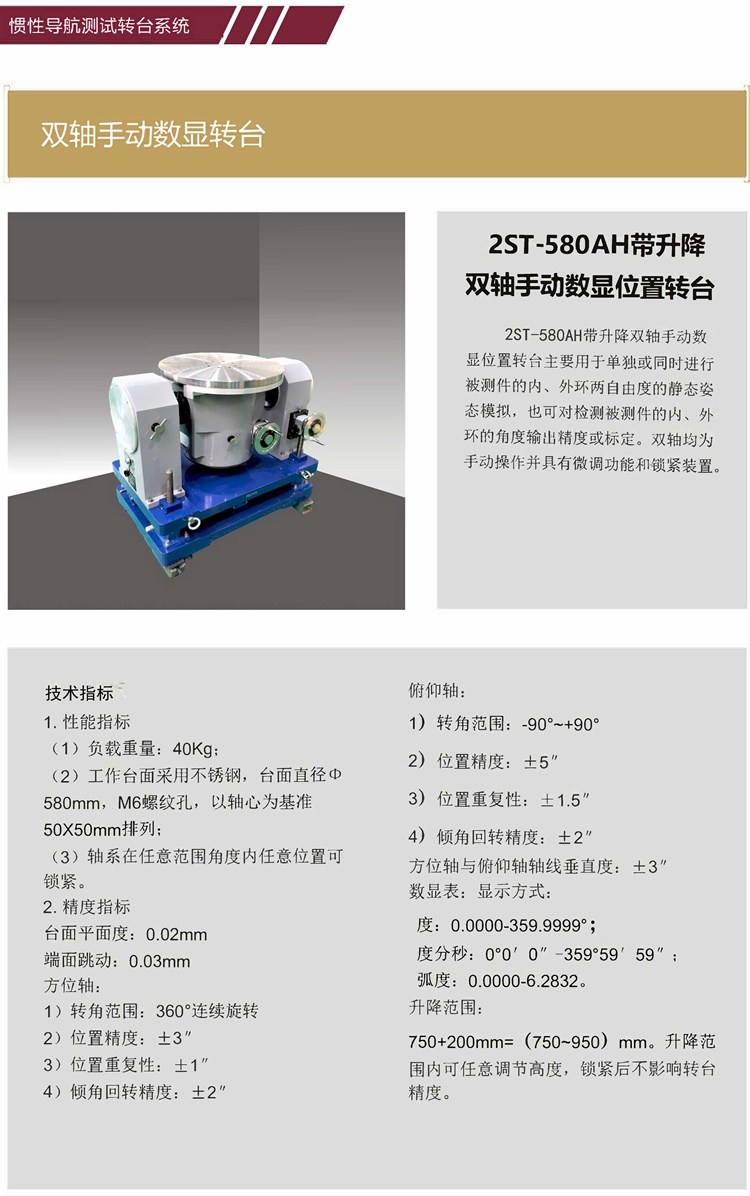

1.性能指標：
（1）負載重量：40Kg；
（2）工作臺面采用不銹鋼，臺面直徑Φ580mm，M6螺紋孔，以軸心為基準50X50mm排列；
（3）軸系在任意范圍角度內任意位置可鎖緊。
2.精度指標：
臺面平面度：0.02mm；
端面跳動：0.03mm；
3.方位軸：
1）轉角范圍：360°連續旋轉；
2）位置精度：±3″；
3）位置重復性：±1″；
4）傾角回轉精度：±2″；
4.俯仰軸：
1）轉角范圍：-90°~+90°；
2）位置精度：±5″；
3）位置重復性：±1.5″；
4）傾角回轉精度：±2″；
5.方位軸與俯仰軸軸線垂直度：±3″；
6.數顯表：
顯示方式：
度：0.0000-359.9999°；
度分秒：0°0′0″-359°59′59″；
弧度：0.0000-6.2832。
7.升降范圍：750+200mm=（750~950）mm。升降范圍內可任意調節高度，鎖緊后不影響轉臺精度。

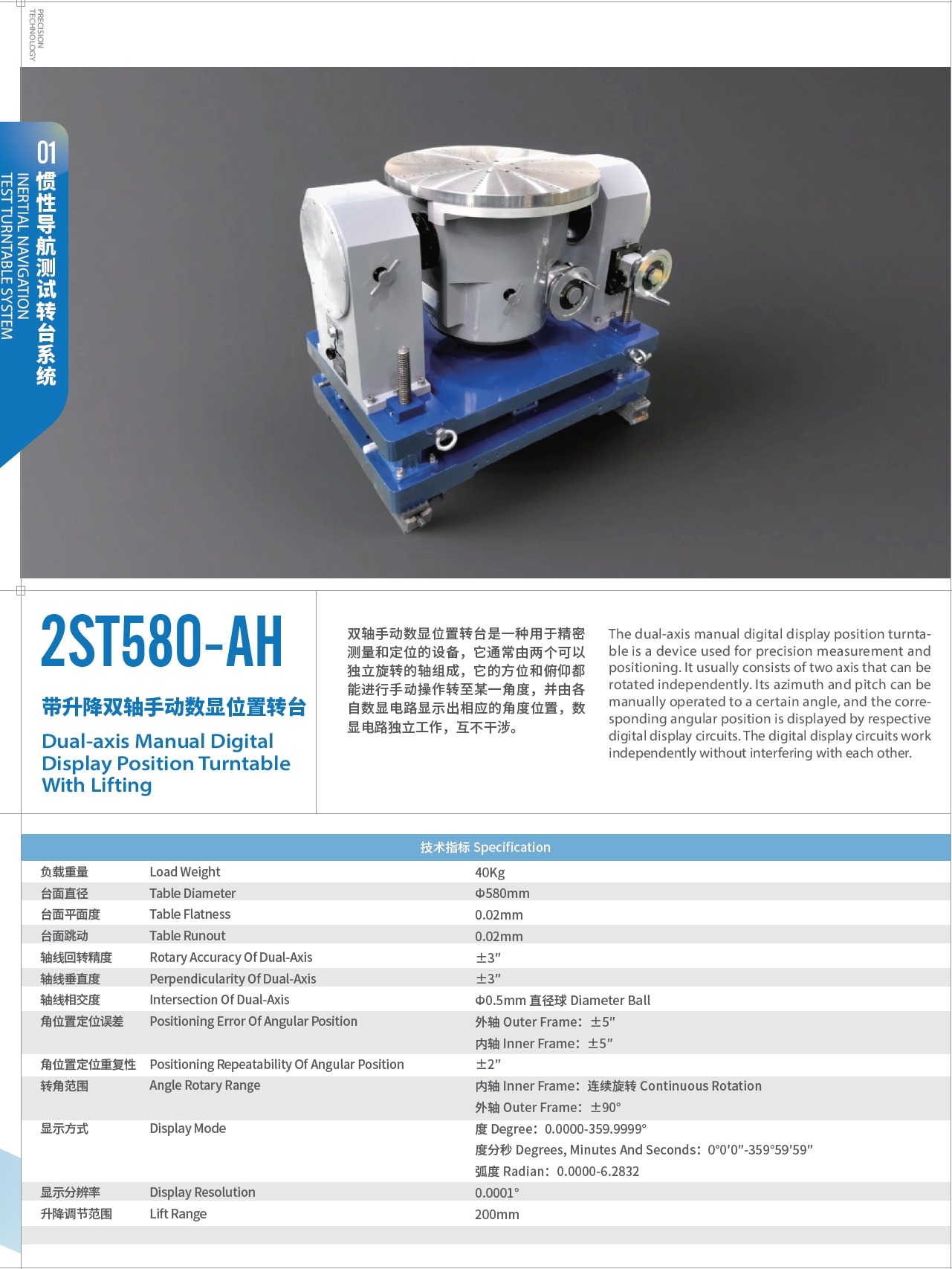

1.負載重量/Load Weight：40Kg；
2.臺面直徑/Table Diameter：Φ580mm；
3.臺面平面度/Table Flatness：0.02mm；
4.臺面跳動/Table Runout：0.02mm；
5.軸線回轉精度/ Rotary Accuracy Of Dual-Axis：±3"；
6.軸線垂直度/ Perpendicularity Of Dual-Axis：±3"；
7.軸線相交度/Intersection Of Dual-Axis：Φ0.5mm直徑球/DiameterBall；
8.角位置定位誤差/ Positioning Error Of Angular Position：
外軸/OuterFrame：±5"；
內軸/Inner Frame：±5"；
9.角位置定位重復性/ Positioning Repeatability Of Angular Position：±2"；
10.轉角范圍/ Angle Rotary Range：
內軸/Inner Frame：連續旋轉Continuous Rotation；
外軸/OuterFrame：±90°；
11.顯示方式/ Display Mode：
度/ Degree：0.0000-359.9999°；
度分秒/ Degrees, Minutes And Seconds：0°0'0"-359°59'59"；
弧度/ Radian：0.0000-6.2832；
12.顯示分辨率/Display Resolution：0.0001°；
13.升降調節范圍/Lift Range：200mm；
